Gdy w Twoim Jeepie Cherokee nagle przestaje działać radio, gniazdo zapalniczki czy światła, często winowajcą jest przepalony bezpiecznik. Ten artykuł to Twój przewodnik, który pomoże Ci samodzielnie zlokalizować skrzynki bezpieczników, zrozumieć ich schematy i sprawnie wymienić uszkodzony element. To kluczowa wiedza, która pozwoli Ci szybko rozwiązać wiele drobnych problemów z elektryką w Twoim pojeździe.
Szybkie znalezienie bezpieczników w Jeepie Cherokee klucz do rozwiązania problemów z elektryką
- Bezpieczniki w Jeepie Cherokee znajdują się zazwyczaj w dwóch głównych miejscach: w komorze silnika (PDC) oraz w kabinie pasażerskiej.
- Lokalizacja skrzynek bezpieczników różni się w zależności od generacji modelu (XJ, ZJ/WJ/WK/WK2, KL).
- Schemat bezpieczników, niezbędny do identyfikacji obwodów, najczęściej znajdziesz na wewnętrznej stronie pokrywy skrzynki.
- Zawsze wymieniaj przepalony bezpiecznik na nowy o identycznym amperażu, aby uniknąć poważnych uszkodzeń instalacji.
- Posiadanie zestawu zapasowych bezpieczników i chwytaka to podstawa do samodzielnej, szybiej wymiany.
Co robić, gdy coś nagle przestaje działać w Twoim Jeepie?
Bezpieczniki to nic innego jak mali, ale niezwykle ważni strażnicy instalacji elektrycznej w Twoim samochodzie. Ich głównym zadaniem jest ochrona obwodów przed przeciążeniem i zwarciem. Kiedy prąd przekracza bezpieczny poziom, bezpiecznik poświęca się, przepalając się i przerywając obwód, chroniąc w ten sposób droższe komponenty przed uszkodzeniem. Umiejętność szybkiego zlokalizowania i wymiany przepalonego bezpiecznika jest kluczową wiedzą dla każdego właściciela Jeepa Cherokee. Pozwala to zaoszczędzić czas i pieniądze, unikając niepotrzebnej wizyty u mechanika w przypadku prostej usterki.
Zanim przystąpisz do poszukiwań i wymiany bezpiecznika, warto się odpowiednio przygotować. Dzięki temu cały proces będzie przebiegał sprawniej i bezpieczniej:
- Zestaw zapasowych bezpieczników: Upewnij się, że masz pod ręką zestaw bezpieczników o różnym amperażu (np. 10A, 15A, 20A, 25A) i typie (mini, standard, maxi), które pasują do Twojego modelu Jeepa. To podstawa, abyś mógł od razu zastąpić uszkodzony element.
- Chwytak do bezpieczników: Wiele skrzynek bezpieczników posiada specjalny plastikowy chwytak, który ułatwia wyciąganie i wkładanie bezpieczników. Jeśli go nie masz, małe szczypce z izolowanymi rękojeściami mogą być pomocne, ale zawsze zachowaj ostrożność.
- Latarka: Skrzynki bezpieczników często znajdują się w słabo oświetlonych miejscach. Dobra latarka lub czołówka znacznie ułatwi identyfikację bezpieczników i odczytanie schematów.
Gdzie szukać bezpieczników w różnych generacjach Jeepa Cherokee?
Lokalizacja skrzynek bezpieczników w Jeepie Cherokee nie jest jednolita. Zależy ona w dużej mierze od rocznika i generacji Twojego pojazdu. Zrozumienie tych różnic jest kluczowe do prawidłowego i szybkiego odnalezienia odpowiedniej skrzynki.
Jeep Cherokee XJ (1984-2001): Gdzie ukryli się strażnicy elektryki?
W klasycznym Jeepie Cherokee XJ, skrzynka bezpieczników odpowiedzialna za obwody wewnętrzne kabiny pasażerskiej, takie jak radio, oświetlenie czy gniazdo zapalniczki, zazwyczaj znajduje się pod deską rozdzielczą po stronie pasażera. Aby się do niej dostać, często trzeba zajrzeć za schowek lub w okolice nóg pasażera. Czasami jest ona ukryta za małą klapką lub panelem, który należy zdjąć.
Główna skrzynka rozdzielcza zasilania (PDC Power Distribution Center) w Jeepie Cherokee XJ umiejscowiona jest natomiast pod maską, zazwyczaj po stronie kierowcy, blisko akumulatora. To tutaj znajdziesz większe bezpieczniki i przekaźniki, które odpowiadają za kluczowe systemy pojazdu, takie jak rozrusznik, wentylatory chłodnicy czy pompa paliwa.
Jeep Cherokee/Grand Cherokee (ZJ, WJ, WK, WK2): Przewodnik po nowszych modelach
W nowszych generacjach Jeepa Grand Cherokee (ZJ, WJ, WK, WK2) skrzynka bezpieczników w kabinie pasażerskiej najczęściej znajduje się pod deską rozdzielczą po stronie kierowcy, na lewo od kolumny kierownicy. Często jest ona ukryta za małą, łatwo demontowalną klapką. Warto wiedzieć, że w najnowszych modelach, takich jak WK2, dodatkowe moduły z bezpiecznikami mogą być również umieszczone w przestrzeni bagażowej, co warto sprawdzić w instrukcji obsługi.
Kluczowa skrzynka zasilania w komorze silnika dla modeli ZJ, WJ, WK, WK2, podobnie jak w XJ, jest zazwyczaj umiejscowiona po stronie kierowcy, w pobliżu akumulatora. Odpowiada ona za zasilanie głównych systemów pojazdu, takich jak układ ABS, systemy silnika, czy główne oświetlenie. Zawsze jest ona dobrze oznaczona i łatwo dostępna po otwarciu maski.
Przeczytaj również: Ile kosztuje Jeep Avenger? Cennik, wersje i jak obniżyć cenę
Jeep Cherokee KL (od 2014): Jak znaleźć bezpieczniki w najnowszej generacji?
W Jeepie Cherokee KL (generacja produkowana od 2014 roku) dostęp do skrzynki bezpieczników w kabinie jest nieco inny. Znajduje się ona po lewej stronie deski rozdzielczej i jest dostępna po otwarciu drzwi kierowcy. Wystarczy zajrzeć na boczną ścianę deski rozdzielczej, gdzie zazwyczaj znajduje się mała pokrywa, którą należy zdjąć, aby uzyskać dostęp do bezpieczników.
Druga skrzynka bezpieczników w Jeepie Cherokee KL, podobnie jak w poprzednich generacjach, znajduje się pod maską. Jest to główna skrzynka zasilania, która zazwyczaj odpowiada za najważniejsze obwody zasilania silnika, skrzyni biegów, układu hamulcowego i innych kluczowych systemów pojazdu. Zawsze jest ona wyraźnie oznaczona i łatwa do zlokalizowania.

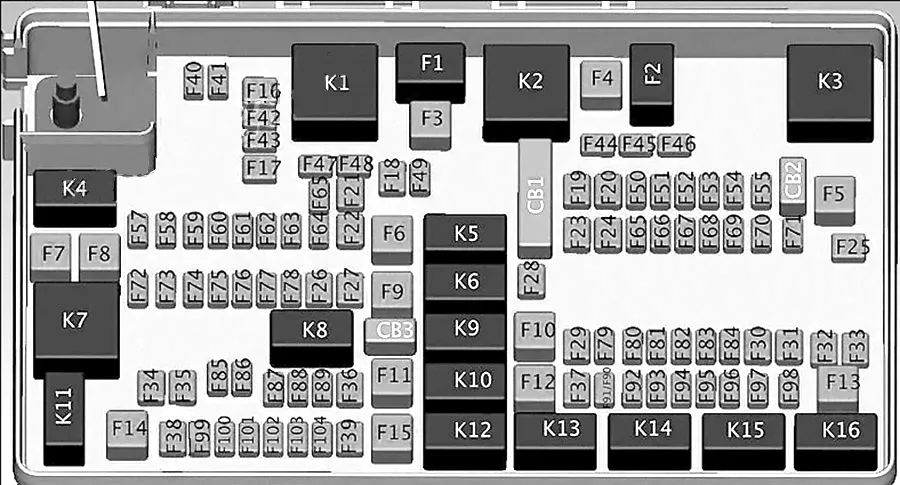

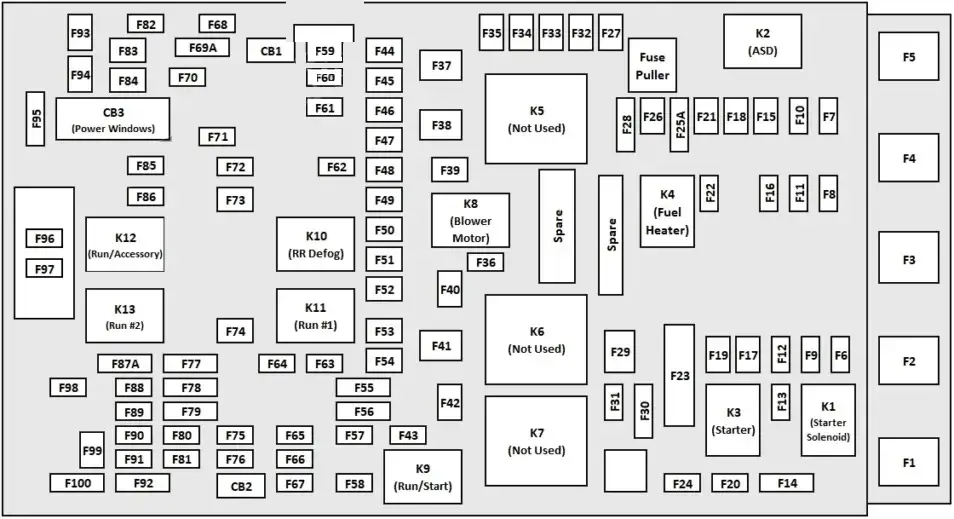

Jak odczytać schemat bezpieczników w Twoim Jeepie?
Schemat bezpieczników to Twój najlepszy przyjaciel w diagnozowaniu problemów z elektryką. Zazwyczaj znajdziesz go na wewnętrznej stronie pokrywy skrzynki bezpieczników zarówno tej w kabinie, jak i pod maską. Schematy te zawierają piktogramy lub krótkie opisy, które wskazują, który bezpiecznik odpowiada za dany obwód (np. radio, światła, pompa paliwa) oraz jaki ma amperaż. Zawsze dokładnie sprawdzaj te oznaczenia, aby mieć pewność, że wymieniasz właściwy bezpiecznik.
Co jednak zrobić, gdy schematu brakuje na pokrywie skrzynki? Nie panikuj! W takiej sytuacji najlepszym rozwiązaniem jest poszukanie go w internecie. Pamiętaj jednak, że schematy różnią się w zależności od rocznika, wersji wyposażenia, a nawet rynku, na który dany Jeep był przeznaczony. Wpisz w wyszukiwarkę dokładne dane swojego pojazdu (marka, model, rocznik, np. "schemat bezpieczników Jeep Cherokee XJ 1998") i poszukaj wiarygodnych źródeł, takich jak fora miłośników Jeepów czy strony z instrukcjami serwisowymi.
Oto lista najczęściej poszukiwanych bezpieczników przez kierowców Jeepa Cherokee:
- Pompa paliwa
- Radio i system audio
- Gniazdo zapalniczki / gniazdo 12V
- Światła mijania i drogowe
- Wycieraczki
- Centralny zamek
- Ogrzewanie tylnej szyby
Wymiana bezpiecznika krok po kroku: prosty poradnik
Zanim przystąpisz do wymiany, musisz upewnić się, że zidentyfikowałeś przepalony bezpiecznik. Istnieją dwie niezawodne metody. Pierwsza to kontrola wizualna: spójrz na metalowy drucik wewnątrz bezpiecznika. Jeśli jest przerwany lub stopiony, bezpiecznik jest przepalony. Druga metoda to użycie miernika uniwersalnego (multimetru). Ustaw go na pomiar ciągłości (brzęczyk) i dotknij końcówkami sond do metalowych styków bezpiecznika. Jeśli miernik nie wyda dźwięku lub nie pokaże ciągłości, bezpiecznik jest uszkodzony.
Oto instrukcja bezpiecznej wymiany bezpiecznika w 5 prostych krokach:
- Wyłącz zapłon i wszystkie urządzenia elektryczne: Zawsze upewnij się, że samochód jest wyłączony, a kluczyk wyjęty ze stacyjki, aby uniknąć przypadkowego zwarcia lub porażenia prądem.
- Zlokalizuj uszkodzony bezpiecznik: Korzystając ze schematu, zidentyfikuj bezpiecznik odpowiedzialny za niedziałający obwód.
- Wyciągnij przepalony bezpiecznik: Użyj specjalnego chwytaka do bezpieczników (jeśli jest dostępny w skrzynce) lub małych szczypiec z izolowanymi rękojeściami. Chwyć bezpiecznik mocno i wyciągnij go prosto do góry.
- Włóż nowy bezpiecznik: Upewnij się, że nowy bezpiecznik ma dokładnie taki sam amperaż i typ (np. 15A mini) jak ten, który wyciągnąłeś. Wciśnij go pewnie w gniazdo, aż poczujesz, że jest dobrze osadzony.
- Sprawdź działanie: Włącz zapłon i przetestuj urządzenie, które wcześniej nie działało. Jeśli wszystko działa poprawnie, zamknij pokrywę skrzynki bezpieczników.
Do wymiany bezpiecznika przydadzą Ci się następujące narzędzia:
- Zestaw zapasowych bezpieczników (o różnych amperażach i typach)
- Specjalny chwytak do bezpieczników (często dołączony do skrzynki bezpieczników)
- Latarka lub czołówka
- Opcjonalnie: miernik uniwersalny (multimetr) do sprawdzenia ciągłości
- Małe szczypce z izolowanymi rękojeściami (jeśli nie masz chwytaka)
Najczęstsze problemy i błędy tego musisz unikać!
Jednym z najpoważniejszych błędów, jakie możesz popełnić, jest założenie bezpiecznika o mocniejszym amperażu niż zalecany przez producenta. Nigdy, przenigdy tego nie rób! Bezpiecznik o wyższym amperażu nie przepali się w momencie przeciążenia, co oznacza, że prąd o zbyt wysokiej wartości będzie płynął przez obwód. Może to doprowadzić do poważnego uszkodzenia instalacji elektrycznej, stopienia przewodów, a w skrajnych przypadkach nawet do pożaru pojazdu. Zawsze stosuj bezpiecznik o identycznym amperażu, jaki był oryginalnie zamontowany.
Jeśli po wymianie bezpiecznika na nowy, ten również natychmiast się przepala, jest to wyraźny sygnał, że masz do czynienia z poważniejszą usterką najprawdopodobniej zwarciem w obwodzie. W takiej sytuacji dalsze próby wkładania kolejnych bezpieczników są bezcelowe i mogą być niebezpieczne. Zwarcie wymaga profesjonalnej diagnostyki i naprawy. W takim przypadku niezwłocznie skonsultuj się z doświadczonym elektromechanikiem.
Co zrobić, gdy wymiana bezpiecznika nie rozwiązała problemu, a urządzenie nadal nie działa? To oznacza, że przyczyna usterki leży gdzie indziej. Może to być uszkodzony przekaźnik, przerwany przewód, awaria samego urządzenia lub inny problem w instalacji elektrycznej. W takiej sytuacji, zamiast na ślepo szukać dalej, najlepiej jest skonsultować się z profesjonalnym serwisem lub elektromechanikiem. Dysponują oni odpowiednim sprzętem diagnostycznym i wiedzą, aby szybko i skutecznie zlokalizować oraz naprawić usterkę.
