Wielu właścicieli Jeepa Compass, w tym ja, prędzej czy później spotyka się z drobnymi problemami elektrycznymi. Niedziałające gniazdo zapalniczki, brak zasilania radia czy świateł to często sygnał, że winowajcą jest przepalony bezpiecznik. Ten artykuł to praktyczny przewodnik, który pomoże Ci zlokalizować, zidentyfikować i wymienić bezpieczniki w Twoim Jeepie Compass. Dowiesz się, gdzie szukać skrzynek bezpieczników, jak odczytywać schematy oraz jak samodzielnie rozwiązać problem z niedziałającą elektryką, oszczędzając czas i pieniądze.
Gdzie szukać bezpieczników w Jeepie Compass? Kluczowe lokalizacje i wskazówki
- Bezpieczniki w Jeepie Compass znajdują się w trzech głównych miejscach: w komorze silnika, w kabinie pasażerskiej (pod deską rozdzielczą) oraz, w niektórych wersjach, w bagażniku.
- Schemat i legenda bezpieczników są zazwyczaj umieszczone na wewnętrznej stronie pokrywy danej skrzynki, co ułatwia identyfikację.
- Przepalony bezpiecznik najczęściej rozpoznasz po przerwanym druciku w jego wnętrzu; do precyzyjnego sprawdzenia użyj multimetru.
- Zawsze wymieniaj uszkodzony bezpiecznik na nowy o identycznym amperażu (tym samym kolorze i oznaczeniu liczbowym), aby uniknąć poważnych uszkodzeń instalacji.
- Jednym z najczęściej przepalających się bezpieczników jest ten odpowiedzialny za gniazdo zapalniczki/12V (np. F18 dla tylnego gniazda w II generacji).
Kiedy należy zacząć od sprawdzenia bezpieczników? Najczęstsze objawy
Z mojego doświadczenia wynika, że sprawdzenie bezpieczników to pierwszy krok, gdy napotykasz na następujące problemy:
- Niedziałające gniazdo zapalniczki lub inne gniazdo 12V.
- Radio lub system multimedialny nie włącza się, zawiesza się lub resetuje.
- Brak świateł (np. postojowych, mijania, drogowych, przeciwmgielnych) lub ich nieprawidłowe działanie.
- Wycieraczki przedniej lub tylnej szyby nie działają.
- Problemy z działaniem klimatyzacji lub ogrzewania.
- Niewłaściwe działanie alarmu lub portu USB.
Czego będziesz potrzebować? Krótka lista narzędzi do weryfikacji i wymiany
Aby sprawnie zająć się bezpiecznikami, warto mieć pod ręką kilka prostych narzędzi:
- Specjalny chwytak do bezpieczników: Bardzo często jest on dołączony do skrzynki bezpieczników w komorze silnika lub w kabinie. Ułatwia bezpieczne wyjęcie i włożenie bezpiecznika.
- Multimetr: Niezbędny do dokładnego sprawdzenia ciągłości bezpiecznika, zwłaszcza gdy wizualnie nie widać przepalenia.
- Latarka: Skrzynki bezpieczników często znajdują się w trudno dostępnych i słabo oświetlonych miejscach.
- Zapasowe bezpieczniki: Zawsze miej zestaw bezpieczników o różnych amperażach, aby móc szybko wymienić uszkodzony element. Pamiętaj, aby dobrać je pod kątem swojego modelu Jeepa Compass.
Poznaj lokalizacje skrzynek bezpieczników w Twoim Jeepie Compass
Zanim przystąpisz do jakichkolwiek prac, musisz wiedzieć, gdzie szukać. W Jeepie Compass bezpieczniki są rozlokowane w kilku miejscach, w zależności od generacji i wyposażenia pojazdu. Przejdźmy przez nie krok po kroku.
Główna skrzynka bezpieczników pod maską: Jak ją znaleźć i otworzyć?

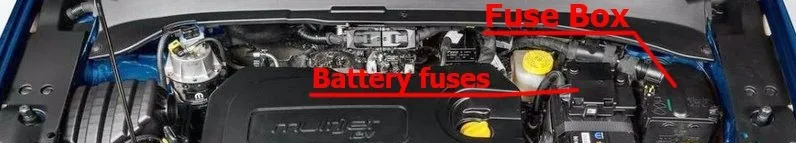

Główna skrzynka bezpieczników, nazywana również Zintegrowanym Modułem Zasilania (IPM), znajduje się w komorze silnika. Zazwyczaj jest umiejscowiona po lewej stronie, w pobliżu filtra powietrza. Aby uzyskać do niej dostęp:
- Otwórz maskę silnika.
- Zlokalizuj czarną, prostokątną skrzynkę.
- Odkręć lub zwolnij specjalne śruby mocujące lub zatrzaski, które zabezpieczają pokrywę. Czasem wystarczy po prostu podważyć ją w odpowiednich miejscach.
- Delikatnie zdejmij pokrywę, a Twoim oczom ukaże się labirynt bezpieczników i przekaźników. Na wewnętrznej stronie pokrywy zazwyczaj znajdziesz schemat, który będzie Twoją mapą.
Skrzynka w kabinie pasażerskiej: Zlokalizuj ją w mniej niż minutę
Druga ważna skrzynka bezpieczników znajduje się w kabinie pasażerskiej. Jest ona umiejscowiona pod deską rozdzielczą, po lewej stronie, dostępna po otwarciu drzwi kierowcy. Czasem trzeba się trochę nagimnastykować, aby do niej dotrzeć, ale zazwyczaj jest to kwestia kilku sekund. W niektórych modelach może być ukryta za małą klapką lub panelem, który można łatwo zdjąć.
Czy w Twoim Compassie jest trzecia skrzynka? Sprawdź w bagażniku

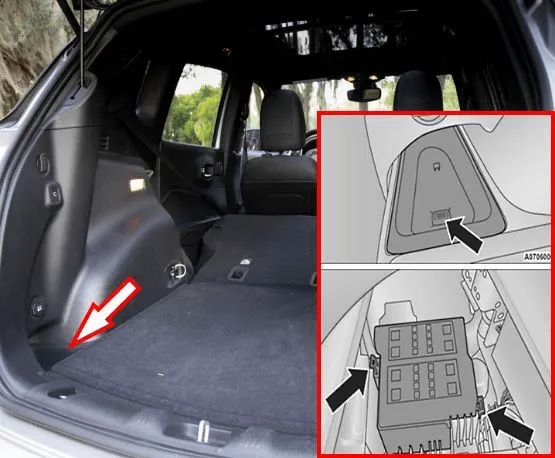

W niektórych, bardziej rozbudowanych wersjach wyposażenia Jeepa Compass, możesz znaleźć trzecią skrzynkę bezpieczników. Dotyczy to szczególnie pojazdów z hakiem holowniczym lub zaawansowanym systemem audio. Ta skrzynka zlokalizowana jest w tylnej części pojazdu, za panelem dostępowym po lewej stronie bagażnika. Jeśli masz problem z tylnym gniazdem 12V, oświetleniem bagażnika lub systemem nagłośnienia, warto sprawdzić również to miejsce.
Gdy już wiesz, gdzie szukać, czas na zrozumienie, co oznaczają te wszystkie kolory i symbole. To klucz do szybkiej diagnozy.
Rozszyfruj schemat bezpieczników: Co oznaczają kolory i symbole?
Co oznaczają kolory i numery? Szybka ściągawka
Bezpieczniki samochodowe są standaryzowane, co oznacza, że ich kolory i numery nie są przypadkowe. Kolor bezpiecznika oraz liczba na jego obudowie wskazują na wartość amperażu, czyli maksymalny prąd, jaki może przez niego przepłynąć bez przepalenia. Na przykład, czerwony bezpiecznik to zazwyczaj 10A, niebieski 15A, a żółty 20A. Kluczowe jest, aby zawsze wymieniać bezpiecznik na nowy o identycznym amperażu nigdy nie używaj bezpiecznika o wyższej wartości!
Gdzie znaleźć legendę do Twojego modelu? Sprawdzone źródła
Najlepszym i najbardziej wiarygodnym źródłem informacji o funkcji każdego bezpiecznika jest legenda i schemat umieszczony na wewnętrznej stronie pokrywy skrzynki bezpieczników. Producenci samochodów zawsze tam umieszczają te kluczowe dane. Jeśli pokrywa jest uszkodzona lub brakuje schematu, możesz poszukać go w instrukcji obsługi pojazdu. W dobie internetu łatwo również znaleźć schematy online dla konkretnych roczników Jeepa Compass, wystarczy wpisać frazę "Jeep Compass [rok produkcji] schemat bezpieczników".
Interpretacja symboli: Od świateł po gniazdo zapalniczki
Schematy bezpieczników często wykorzystują symbole graficzne, które reprezentują konkretne funkcje lub obwody elektryczne. Zamiast opisu tekstowego, zobaczysz ikonę np. gniazda zapalniczki, żarówki (oświetlenie), radia czy wycieraczek. Prawidłowa interpretacja tych symboli jest niezwykle ważna, ponieważ pozwala szybko zlokalizować bezpiecznik odpowiedzialny za niedziałające urządzenie. Poświęć chwilę na zapoznanie się z legendą, a zaoszczędzisz sobie sporo czasu i frustracji.
Teraz, gdy wiesz już, gdzie szukać i jak czytać schematy, przyjrzyjmy się najczęstszym problemom, z którymi spotykają się właściciele Jeepa Compass.
Najczęstsze problemy i ich bezpieczniki w Jeepie Compass
Bezpiecznik od zapalniczki (gniazda 12V) nie działa? Oto, który wymienić
Niedziałające gniazdo zapalniczki to jeden z najczęstszych problemów, z jakimi zgłaszają się kierowcy. W moim Jeepie Compass II generacji (modele od 2017 roku) za tylne gniazdo 12V często odpowiada bezpiecznik F18. W starszych modelach (np. MK49) szukaj bezpieczników o numerach 11 lub 13, które zazwyczaj odpowiadają za gniazda zasilające. Zawsze jednak upewnij się, sprawdzając schemat dla Twojego konkretnego rocznika i wersji wyposażenia.
Radio zamilkło? Zidentyfikuj bezpiecznik odpowiedzialny za system audio
Gdy radio lub cały system multimedialny przestaje działać, przyczyną może być przepalony bezpiecznik. W modelach Jeepa Compass po 2017 roku bezpiecznik odpowiedzialny za radio/system audio (np. F36) często zasila również inne moduły, takie jak alarm, port USB czy nawet część systemu klimatyzacji. Warto o tym pamiętać, ponieważ awaria jednego elementu może wskazywać na problem z bezpiecznikiem, który odpowiada za kilka funkcji jednocześnie.
Problemy z oświetleniem, wycieraczkami lub klimatyzacją? Sprawdź te bezpieczniki
Problemy z oświetleniem, niedziałające wycieraczki czy brak nawiewu z klimatyzacji to kolejne częste usterki, za które zazwyczaj odpowiadają konkretne bezpieczniki. Moja rada jest prosta: w przypadku każdej z tych awarii zawsze konsultuj schemat bezpieczników. To najszybsza droga do zidentyfikowania właściwego bezpiecznika. Pamiętaj, że w instrukcji obsługi znajdziesz szczegółowe informacje, które bezpieczniki odpowiadają za poszczególne obwody w Twoim modelu.
Wymiana bezpiecznika krok po kroku: Poradnik dla każdego
Wymiana bezpiecznika to prosta czynność, którą każdy może wykonać samodzielnie. Ważne jest jednak, aby zrobić to bezpiecznie i prawidłowo.
Jak bezpiecznie sprawdzić, czy bezpiecznik jest przepalony?
Najprostszym sposobem na sprawdzenie bezpiecznika jest oględziny wizualne. Przepalony bezpiecznik ma zazwyczaj przerwany drucik w swoim wnętrzu. Czasem jednak uszkodzenie jest mniej widoczne. Wtedy z pomocą przychodzi multimetr. Ustaw go na tryb pomiaru ciągłości (często oznaczony symbolem diody lub dźwięku) i przyłóż sondy do metalowych końcówek bezpiecznika. Jeśli multimetr wyda dźwięk lub pokaże odczyt bliski zeru, bezpiecznik jest sprawny. Brak dźwięku lub odczyt "OL" (Open Loop) oznacza, że bezpiecznik jest przepalony i wymaga wymiany.
Krok po kroku: Wyjmowanie starego i montaż nowego bezpiecznika
Pamiętaj o ostrożności podczas pracy z elektryką samochodową. Oto jak bezpiecznie wymienić bezpiecznik:
- Upewnij się, że zapłon jest wyłączony. Dla większego bezpieczeństwa, zwłaszcza przy pracy w komorze silnika, odłącz ujemną klemę akumulatora.
- Zlokalizuj przepalony bezpiecznik, korzystając ze schematu, który znalazłeś na pokrywie skrzynki lub w instrukcji.
- Użyj specjalnego chwytaka do bezpieczników (lub małych szczypiec, jeśli chwytaka brakuje) do delikatnego wyjęcia starego, uszkodzonego bezpiecznika. Unikaj używania metalowych narzędzi, które mogłyby spowodować zwarcie.
- Włóż nowy bezpiecznik o identycznym amperażu (tym samym kolorze i oznaczeniu liczbowym) w to samo miejsce. Upewnij się, że jest dobrze osadzony i stabilny.
- Jeśli odłączyłeś akumulator, podłącz go ponownie. Następnie sprawdź działanie urządzenia, za które odpowiadał wymieniony bezpiecznik.
Dobór właściwego bezpiecznika dlaczego to absolutnie kluczowe?
Chcę to podkreślić z całą mocą: dobór bezpiecznika o identycznej wartości amperażu jest absolutnie kluczowy! Nigdy, przenigdy nie używaj bezpiecznika o wyższej wartości niż zalecana przez producenta. Bezpiecznik ma za zadanie chronić obwód elektryczny przed przeciążeniem. Jeśli założysz bezpiecznik o zbyt dużej mocy, w przypadku zwarcia lub przeciążenia, bezpiecznik się nie przepali, a prąd popłynie dalej, co może doprowadzić do uszkodzenia instalacji elektrycznej, przegrzania przewodów, a w najgorszym przypadku do pożaru pojazdu. To ryzyko, którego za wszelką cenę musimy unikać.
Nawet jeśli wymiana bezpiecznika wydaje się prosta, łatwo popełnić błędy, które mogą mieć poważne konsekwencje. Dowiedz się, czego unikać.
Częste błędy przy wymianie bezpieczników i jak ich unikać
Dlaczego nigdy nie wolno zakładać bezpiecznika o większej mocy?
Jak już wspomniałem, to jeden z najpoważniejszych błędów. Założenie bezpiecznika o wyższym amperażu niż zalecany to proszenie się o kłopoty. Oryginalny bezpiecznik jest dobrany tak, aby chronić konkretny obwód przed prądem o zbyt wysokim natężeniu. Jeśli włożysz bezpiecznik o większej mocy, w przypadku awarii (np. zwarcia), bezpiecznik nie spełni swojej funkcji. Zamiast się przepalić, pozwoli na przepływ nadmiernego prądu, co może skutkować przegrzaniem przewodów, stopieniem izolacji, uszkodzeniem podłączonych urządzeń, a nawet zapłonem instalacji elektrycznej. Zawsze używaj bezpiecznika o tej samej wartości, co oryginalny.
Przeczytaj również: Samochód SUV: Definicja, zalety, wady. Czy warto go kupić?
Co zrobić, gdy nowy bezpiecznik przepala się od razu? Wstępna diagnoza problemu
Jeśli po wymianie bezpiecznika na nowy, o prawidłowym amperażu, ten również przepala się natychmiast po włączeniu urządzenia lub zapłonu, jest to sygnał, że masz do czynienia z poważniejszym problemem. Najprawdopodobniej doszło do zwarcia w instalacji elektrycznej danego obwodu. W takiej sytuacji samodzielna wymiana bezpiecznika nie rozwiąże problemu, a jedynie chwilowo go zamaskuje lub, co gorsza, pogorszy sytuację. W takim przypadku niezwłocznie udaj się do profesjonalnego warsztatu. Doświadczony elektryk samochodowy będzie w stanie zdiagnozować i usunąć przyczynę zwarcia, zanim dojdzie do poważniejszych uszkodzeń.
