Toyota Auris Hybrid: Gdzie są akumulatory? 12V i trakcyjny.

Jako właściciel Toyoty Auris Hybrid, z pewnością doceniasz niezawodność i ekonomię tego pojazdu. Jednak, jak każde auto, również hybryda wymaga odrobiny uwagi, zwłaszcza w kontekście jej układu elektrycznego. Kluczowe jest zrozumienie, że w Twoim Aurisie znajdują się dwa akumulatory o zupełnie różnych funkcjach, a znajomość ich lokalizacji i roli to podstawa bezproblemowej eksploatacji i unikania kosztownych pomyłek.

Akumulatory w Toyocie Auris Hybrid: poznaj ich role i lokalizacje

Wielu kierowców hybryd, zwłaszcza tych przesiadających się z aut konwencjonalnych, często myli funkcje i lokalizacje akumulatorów. W Toyocie Auris Hybrid mamy do czynienia z dwoma zupełnie odmiennymi jednostkami: małym akumulatorem 12V, który pełni rolę pomocniczą, oraz dużym akumulatorem trakcyjnym (wysokonapięciowym), będącym sercem napędu hybrydowego. Rozumienie ich odmiennych ról i precyzyjnej lokalizacji jest kluczowe nie tylko dla prawidłowej eksploatacji pojazdu, ale przede wszystkim dla Twojego bezpieczeństwa. Pomyłki w ich obsłudze mogą prowadzić do poważnych uszkodzeń lub, co gorsza, stanowić realne zagrożenie dla zdrowia.

, choć niewielki, jest absolutnie niezbędny. To on zasila całą elektronikę pokładową od świateł, przez radio, centralny zamek, aż po systemy bezpieczeństwa. Jego najważniejszą rolą jest jednak "obudzenie" i uruchomienie skomplikowanego systemu hybrydowego, czyli przełączenie auta w tryb "READY". Bez niego, nawet w pełni naładowany akumulator trakcyjny nie pozwoli na jazdę. Akumulator trakcyjny to z kolei prawdziwa siła napędowa to on zasila silnik elektryczny, umożliwiając jazdę w trybie EV i wspierając silnik spalinowy. Jak widać, role są diametralnie różne. Pomyłka w ich obsłudze, szczególnie w przypadku akumulatora wysokonapięciowego, może być niezwykle kosztowna, a nawet śmiertelnie niebezpieczna. Nigdy nie należy samodzielnie ingerować w układ wysokiego napięcia!

Akumulator 12V w Auris Hybrid: gdzie go szukać i jak uzyskać dostęp?

Zacznijmy od akumulatora 12V, który, jak już wspomniałem, jest odpowiedzialny za całą elektronikę i "rozruch" systemu hybrydowego. W Toyocie Auris Hybrid, zarówno w pierwszej, jak i drugiej generacji, niezależnie od wersji nadwozia (hatchback czy kombi), znajdziesz go w bagażniku, po prawej stronie, pod podłogą i plastikową osłoną. Dostęp do niego jest stosunkowo prosty, choć wymaga kilku kroków:

1. Otwórz bagażnik pojazdu.
2. Podnieś wykładzinę podłogową bagażnika. Zazwyczaj jest ona dwuczęściowa lub ma specjalne uchwyty ułatwiające podniesienie.
3. Po prawej stronie, pod podniesioną wykładziną, zauważysz plastikową osłonę. Może być ona mocowana na zatrzaski lub kilka śrub.
4. Delikatnie zdejmij lub odkręć tę osłonę, aby uzyskać pełny dostęp do akumulatora 12V.
5. Teraz możesz sprawdzić stan akumulatora, podłączyć prostownik lub, w razie potrzeby, przystąpić do jego wymiany.

Lokalizacja akumulatora 12V jest zasadniczo taka sama zarówno w wersji hatchback, jak i kombi (Touring Sports), a także w obu generacjach Toyoty Auris Hybrid. Warto jednak pamiętać, że mogą występować drobne różnice w sposobie mocowania osłon czy ich kształcie. Co ważne, do hybrydy należy zawsze kupować akumulator typu AGM (Absorbent Glass Mat). Zwróć uwagę na oznaczenia takie jak S34B20R (często dla wersji kombi, z plusem po lewej stronie, patrząc od przodu akumulatora) lub S34B20L (dla hatchbacka, z plusem po prawej). Prawidłowe ułożenie biegunów jest kluczowe przy montażu.

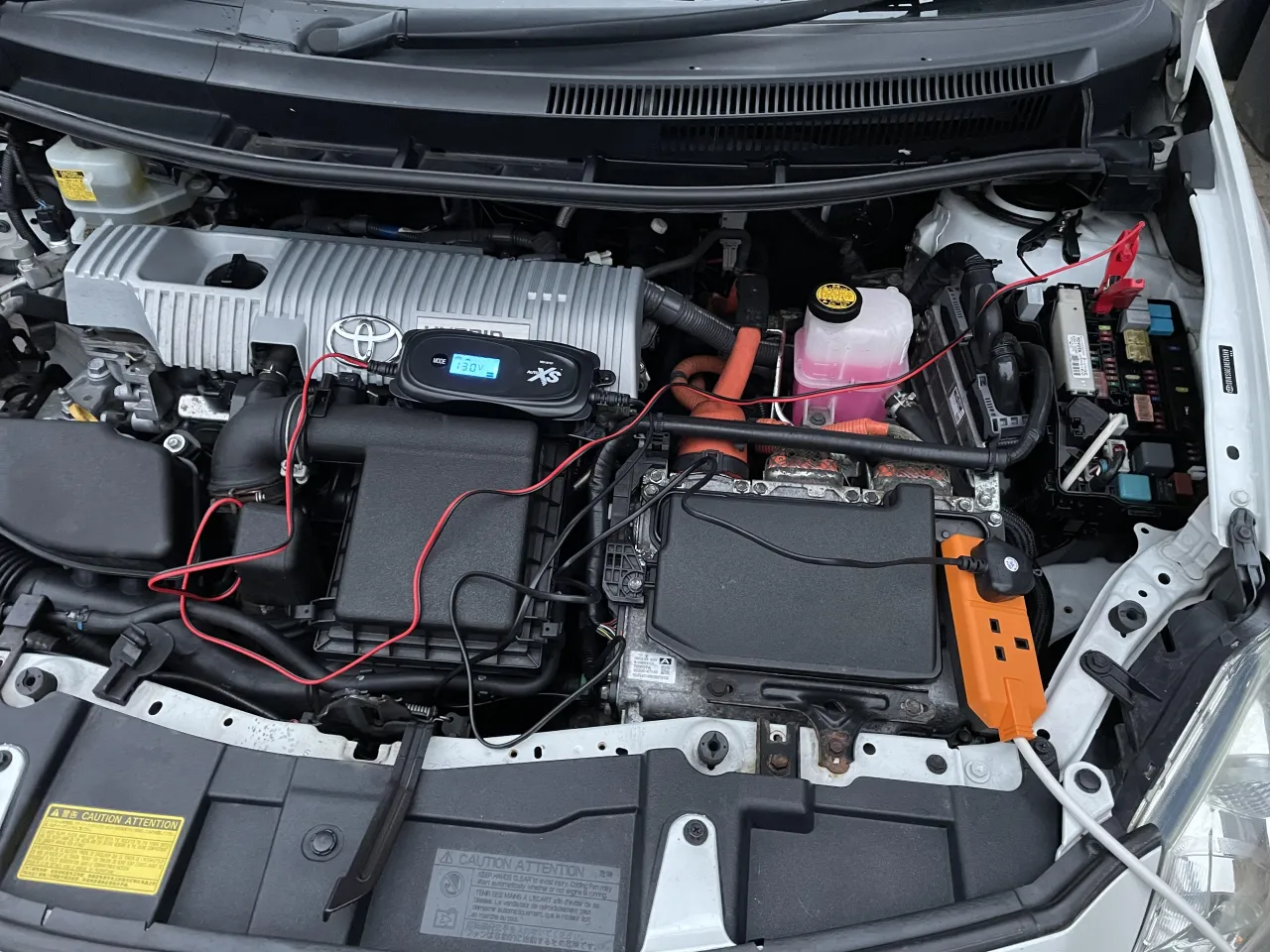

Jeśli zdarzy się, że Twój akumulator 12V rozładuje się i auto nie reaguje na przycisk "Start", nie musisz od razu rozbierać bagażnika, aby go awaryjnie uruchomić. Toyota przewidziała punkty do podłączenia kabli rozruchowych pod maską silnika. Plus (+) znajdziesz w skrzynce bezpieczników (zazwyczaj pod czerwoną klapką), natomiast minus (-) należy podłączyć do masy silnika, na przykład do specjalnego bolca lub metalowego elementu silnika. To znacznie ułatwia szybkie uruchomienie pojazdu w awaryjnej sytuacji.

Akumulator trakcyjny: kluczowy element napędu hybrydowego

Przechodząc do drugiego, znacznie potężniejszego akumulatora trakcyjnego. Jest to główna bateria napędowa, która zasila silnik elektryczny i stanowi kluczowy element całego układu hybrydowego. W Toyocie Auris Hybrid, niezależnie od generacji czy wersji nadwozia, akumulator trakcyjny jest umieszczony centralnie pod tylnymi siedzeniami, czyli pod kanapą.

Umieszczenie akumulatora trakcyjnego pod tylną kanapą nie jest przypadkowe. To strategiczne rozwiązanie, które ma na celu optymalny rozkład masy pojazdu. Ciężka bateria umieszczona nisko i centralnie poprawia stabilność i prowadzenie auta, co jest szczególnie ważne w przypadku hybryd. Ponadto, ta lokalizacja zwiększa bezpieczeństwo w przypadku kolizji, chroniąc akumulator przed bezpośrednim uderzeniem i minimalizując ryzyko uszkodzenia.

Tutaj muszę stanowczo podkreślić: nigdy, pod żadnym pozorem, nie próbuj samodzielnie dotykać ani serwisować akumulatora trakcyjnego! Jest to bateria wysokonapięciowa, pracująca pod napięciem około 201,6V, co stanowi śmiertelne zagrożenie. Wszelkie prace przy tym elemencie muszą być wykonywane wyłącznie przez wykwalifikowanych techników, którzy posiadają odpowiednie uprawnienia do pracy przy pojazdach elektrycznych i hybrydowych. Brak wiedzy i specjalistycznego sprzętu może prowadzić do poważnego porażenia prądem lub uszkodzenia układu hybrydowego, którego naprawa będzie niezwykle kosztowna.

Rozpoznaj problem: objawy awarii akumulatora 12V i trakcyjnego

Jednym z najczęstszych problemów, z jakimi spotykają się właściciele hybryd, jest brak reakcji po wciśnięciu przycisku "Start". W Toyocie Auris Hybrid ten objaw jest niemal zawsze sygnałem rozładowanego lub uszkodzonego akumulatora 12V, a nie trakcyjnego. Wbrew powszechnym mitom, to właśnie mała bateria pomocnicza jest wąskim gardłem, które uniemożliwia uruchomienie całego systemu.

Typowe objawy słabego akumulatora 12V w hybrydzie to:

• Brak reakcji po wciśnięciu przycisku "Start" auto po prostu "milczy".
• Migające kontrolki na desce rozdzielczej, często chaotycznie.
• Niemożność przejścia w tryb "READY" system nie włącza się, a na desce rozdzielczej mogą pojawić się komunikaty o błędach.
• Słabe działanie lub brak działania urządzeń elektrycznych, takich jak radio, światła czy centralny zamek.

Problemy z akumulatorem trakcyjnym zazwyczaj manifestują się inaczej niż te z 12V. Awaria akumulatora HV rzadko skutkuje całkowitym unieruchomieniem pojazdu w sposób nagły. Zazwyczaj objawia się to stopniowym spadkiem ogólnej wydajności systemu hybrydowego, na przykład zauważalnie zmniejszonym zasięgiem na napędzie elektrycznym, częstszym uruchamianiem silnika spalinowego, zwiększonym spalaniem lub pojawieniem się specyficznych komunikatów błędów na desce rozdzielczej (np. "Check Hybrid System"). W takich przypadkach niezbędna jest diagnostyka specjalistyczna w autoryzowanym serwisie lub warsztacie specjalizującym się w hybrydach.

Wymiana i serwis: co musisz wiedzieć o akumulatorach w Auris Hybrid?

Jeśli stoisz przed koniecznością wymiany akumulatora 12V w swojej Toyocie Auris Hybrid, pamiętaj, aby zawsze kupować akumulator typu AGM (Absorbent Glass Mat). To kluczowe, ponieważ jest on przystosowany do specyfiki pracy w hybrydzie, w tym do częstych cykli ładowania i rozładowania oraz odporności na wibracje. Jak już wspominałem, zwróć uwagę na oznaczenia S34B20R lub S34B20L, aby upewnić się, że bieguny są we właściwym miejscu. Niewłaściwy typ akumulatora może prowadzić do jego szybszego zużycia lub nieprawidłowego działania systemu.

Po odłączeniu i ponownym podłączeniu akumulatora 12V w Auris Hybrid, musisz liczyć się z tym, że niektóre ustawienia zostaną skasowane. Dotyczy to zazwyczaj liczników dziennych, średniego spalania oraz zegara. Na szczęście, w większości przypadków stacje radiowe i sparowane telefony pozostają w pamięci systemu, więc nie będziesz musiał ich ponownie konfigurować. To drobna niedogodność w porównaniu z korzyściami płynącymi z prawidłowo działającego akumulatora.

Akumulator trakcyjny, będący sercem napędu hybrydowego, jest zaprojektowany na długą pracę. Często służy przez cały okres eksploatacji pojazdu, co jest dowodem na trwałość technologii hybrydowej Toyoty. Z czasem jednak, jak każda bateria, jego wydajność może spadać. Nie oznacza to od razu konieczności wymiany. Wiele serwisów oferuje regenerację akumulatorów trakcyjnych, co może być znacznie tańszą alternatywą. Wszelkie decyzje dotyczące regeneracji, a tym bardziej wymiany akumulatora trakcyjnego, powinny być podejmowane wyłącznie po profesjonalnej diagnostyce w serwisie specjalizującym się w hybrydach. To oni dysponują odpowiednią wiedzą i sprzętem, aby ocenić stan baterii i zaproponować najlepsze rozwiązanie.
