Gdzie jest akumulator 12V w RAV4 Hybrid? Wszystko, co musisz wiedzieć

Wielu właścicieli Toyoty RAV4 Hybrid, w tym ja, często zastanawia się nad lokalizacją i rolą małego akumulatora 12V. To dość powszechny problem, ponieważ w hybrydzie jego funkcja jest inna niż w tradycyjnym samochodzie spalinowym, a jego znalezienie bywa zaskakujące. W tym artykule dostarczę precyzyjnych, krok po kroku wskazówek, które pomogą Ci zlokalizować ten kluczowy komponent i zrozumieć jego znaczenie dla Twojego pojazdu.

Niezastąpiona rola małego akumulatora 12V w Twojej RAV4 Hybrid

W pojazdach hybrydowych, takich jak Toyota RAV4 Hybrid, akumulator 12V odgrywa kluczową, choć często niedocenianą rolę. Wielu myśli, że to główny akumulator trakcyjny jest najważniejszy, ale to właśnie ten mały, pomocniczy akumulator zasila całą elektronikę pokładową i inicjuje system hybrydowy. Bez niego, nawet jeśli główna bateria jest w pełni naładowana, samochód po prostu nie uruchomi się. To on jest pierwszym ogniwem w łańcuchu, które "budzi" całą skomplikowaną maszynerię hybrydy.

To nie on napędza koła, ale bez niego auto nie ruszy wyjaśniamy rolę

Z mojego doświadczenia wiem, że wielu kierowców hybryd jest zaskoczonych, gdy dowiaduje się, że ich akumulator 12V nie służy do rozruchu silnika spalinowego w tradycyjny sposób. W końcu hybryda nie ma klasycznego rozrusznika! Zamiast tego, akumulator 12V jest odpowiedzialny za zasilanie wszystkich systemów niskonapięciowych: komputera pokładowego, systemów bezpieczeństwa, centralnego zamka, oświetlenia wnętrza i zewnętrznego, radia, a także wszelkich innych akcesoriów. Co najważniejsze, to on dostarcza początkową energię potrzebną do "obudzenia" wysokonapięciowego akumulatora trakcyjnego i całego systemu hybrydowego, umożliwiając przejście w tryb "READY". Bez tego impulsu, auto pozostaje martwe.

Hybryda ma dwa akumulatory? Różnice między baterią trakcyjną a pomocniczą 12V

Tak, hybryda ma dwa główne systemy akumulatorów, i ważne jest, aby zrozumieć ich fundamentalne różnice. Główny akumulator trakcyjny to duża, wysokonapięciowa bateria (często litowo-jonowa lub niklowo-metalowo-wodorkowa), która zasila silniki elektryczne i magazynuje energię odzyskaną podczas hamowania. Jest to serce układu napędowego. Pomocniczy akumulator 12V, o którym mówimy, jest znacznie mniejszy i służy wyłącznie do zasilania elektroniki i inicjacji systemu. Co ciekawe, akumulator 12V nie jest ładowany przez tradycyjny alternator. Zamiast tego, jest doładowywany z głównego akumulatora trakcyjnego za pośrednictwem specjalnej przetwornicy napięcia (DC-DC), ale tylko wtedy, gdy samochód jest w trybie "READY".

Gdzie Toyota ukryła akumulator 12V w RAV4 Hybrid? Precyzyjna lokalizacja

Dla wielu właścicieli Toyoty RAV4 Hybrid, zwłaszcza tych, którzy mieli wcześniej samochody spalinowe, lokalizacja akumulatora 12V może być sporym zaskoczeniem. Zamiast pod maską, Toyota zdecydowała się umieścić go w tylnej części pojazdu, w bagażniku. Dokładniej, znajdziemy go pod podłogą i boczną osłoną po prawej stronie. Przygotowałem dla Ciebie przewodnik, jak się do niego dostać.

Dla modeli RAV4 V generacji (od 2019 roku) przewodnik po bagażniku

Jeśli posiadasz Toyotę RAV4 Hybrid V generacji (modele od 2019 roku wzwyż), oto jak krok po kroku dostaniesz się do akumulatora 12V:

1. Otwórz klapę bagażnika.
2. Podnieś główną podłogę bagażnika. Zazwyczaj jest ona dwuczęściowa lub ma możliwość złożenia.
3. Po prawej stronie, pod podłogą, zobaczysz plastikową osłonę lub schowek. Musisz ją zdemontować. Często jest ona mocowana na kilka plastikowych spinek.

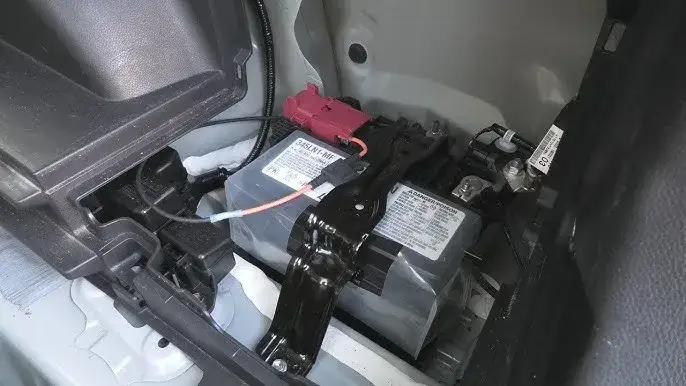

4. Po zdjęciu osłony, ujrzysz akumulator 12V, zazwyczaj w specjalnej obudowie lub z filcową osłoną.

Jak dostać się do akumulatora w RAV4 IV generacji (2016-2018)?

W przypadku Toyoty RAV4 Hybrid IV generacji (modele z lat 2016-2018) lokalizacja akumulatora 12V jest w zasadzie identyczna. Znajduje się on również w bagażniku, pod podłogą, po prawej stronie. Procedura dostępu jest bardzo podobna do tej opisanej dla V generacji wymaga podniesienia podłogi bagażnika i zdjęcia bocznej plastikowej osłony. Nie ma tu większych różnic, co jest dobrą wiadomością dla posiadaczy obu generacji.

Niezbędne narzędzia i demontaż osłon jak zrobić to bezpiecznie?

Do demontażu osłon bagażnika zazwyczaj nie potrzeba skomplikowanych narzędzi. Z mojego doświadczenia wynika, że przydadzą się:

• Płaski śrubokręt lub specjalne narzędzie do podważania plastikowych spinek (aby ich nie uszkodzić).
• Ewentualnie klucz nasadowy do odkręcenia zacisków akumulatora (jeśli planujesz pełną wymianę).

Podczas demontażu osłon zawsze działaj delikatnie. Plastikowe spinki mogą być kruche, zwłaszcza w niskich temperaturach. Upewnij się, że masz dobre oświetlenie. Pamiętaj, że akumulator to źródło prądu, więc zachowaj ostrożność, aby nie spowodować zwarcia, zwłaszcza jeśli będziesz manipulować przy klemach.

Czy Twoja RAV4 nie reaguje? Sprawdź objawy rozładowanego akumulatora 12V

Rozładowany akumulator 12V w hybrydzie to frustrujący, ale często spotykany problem. Samochód, który jeszcze wczoraj działał bez zarzutu, nagle odmawia posłuszeństwa. Na szczęście, hybrydy Toyoty wysyłają dość charakterystyczne sygnały, które pomogą Ci zdiagnozować, czy to właśnie akumulator 12V jest winowajcą.

Najczęstsze sygnały, które wysyła samochód (brak reakcji, migające kontrolki)

Oto lista najczęstszych objawów, które wskazują na rozładowany akumulator 12V:

• Brak możliwości uruchomienia auta: Po naciśnięciu przycisku "Start" nic się nie dzieje, lub słychać tylko ciche "cykanie" spod maski (próba uruchomienia przekaźników).
• Migające/przygasające kontrolki: Na desce rozdzielczej kontrolki zapalają się, ale szybko gasną, migają lub świecą bardzo słabo.
• Niemożność przejścia w tryb "READY": Samochód nie jest w stanie uruchomić systemu hybrydowego i przejść w stan gotowości do jazdy.
• Problemy z centralnym zamkiem: Zdalne otwieranie lub zamykanie drzwi nie działa lub działa z opóźnieniem.
• Brak reakcji na kluczyk: Samochód nie reaguje na obecność kluczyka w kabinie.

Dlaczego akumulator w hybrydzie rozładowuje się szybciej, zwłaszcza zimą?

Akumulatory 12V w hybrydach Toyoty mają zazwyczaj mniejszą pojemność (np. około 45 Ah) niż w samochodach spalinowych, co czyni je bardziej podatnymi na rozładowanie. Istnieje kilka kluczowych przyczyn tego zjawiska:

• Niska pojemność: Mniejsza pojemność oznacza mniejszy zapas energii.
• Niskie temperatury: Jak każdy akumulator, ten 12V jest wrażliwy na mróz, który drastycznie obniża jego wydajność.
• Korzystanie z elektroniki bez trybu "READY": Włączone radio, światła awaryjne czy ładowanie telefonu, gdy samochód nie jest w trybie "READY", szybko drenują akumulator, ponieważ nie jest on wtedy ładowany.
• Długi postój: Nawet niewielki pobór prądu przez systemy alarmowe czy komputer pokładowy może rozładować akumulator w ciągu kilku tygodni postoju.

Tryb "READY" klucz do prawidłowego ładowania i oszczędzania energii

Z mojego doświadczenia wynika, że zrozumienie trybu "READY" jest absolutnie kluczowe dla zdrowia akumulatora 12V w hybrydzie. Jak już wspomniałem, akumulator 12V jest ładowany z głównego akumulatora trakcyjnego, ale dzieje się to tylko wtedy, gdy samochód jest w trybie "READY" (czyli jest "włączony" i gotowy do jazdy, nawet jeśli silnik spalinowy jest wyłączony). Wielu kierowców myli to z samym włączeniem zapłonu (tryb "ACC" lub "ON"), kiedy to tylko akcesoria działają, a akumulator 12V jest rozładowywany. Dlatego zawsze doradzam, aby po korzystaniu z elektroniki na postoju, upewnić się, że samochód przez pewien czas był w trybie "READY", aby akumulator 12V mógł się prawidłowo naładować. Kilkanaście minut jazdy lub postoju w trybie "READY" zazwyczaj wystarcza.

Awaryjne uruchamianie RAV4 Hybrid: bezpieczne podłączanie kabli

Jeśli Twój akumulator 12V się rozładował, nie panikuj. Toyotę RAV4 Hybrid można uruchomić za pomocą kabli rozruchowych, podobnie jak tradycyjny samochód spalinowy, ale z jedną kluczową różnicą: nie podłączamy się bezpośrednio do akumulatora w bagażniku. Zamiast tego, korzystamy z dedykowanych punktów rozruchowych pod maską. To bardzo ważne dla bezpieczeństwa i prawidłowego działania systemu.

Znajdź punkty rozruchowe pod maską nie szukaj akumulatora!

Pamiętaj, że akumulator 12V w RAV4 Hybrid jest w bagażniku, ale Toyota przewidziała specjalne punkty pod maską do awaryjnego uruchamiania. Oto jak je znaleźć:

• Terminal dodatni (+): Otwórz maskę. Poszukaj czarnej skrzynki bezpieczników, zazwyczaj po lewej stronie (patrząc od przodu auta). Na niej lub obok niej znajdziesz czerwony, plastikowy kapturek lub osłonę z symbolem plusa (+). Podnieś go, a zobaczysz metalowy terminal, do którego podłączysz czerwoną klemę kabla rozruchowego.
• Punkt ujemny (-): Nie podłączaj czarnej klemy do żadnego elementu w skrzynce bezpieczników. Zamiast tego, poszukaj solidnego, niemalowanego metalowego punktu na podwoziu pojazdu lub bloku silnika. Może to być śruba, uchwyt lub specjalnie oznaczony punkt masowy. To tam podłączysz czarną klemę.

Poprawna kolejność podłączania i odłączania kabli rozruchowych

Bezpieczeństwo jest najważniejsze, dlatego zawsze przestrzegaj prawidłowej kolejności:

Podłączanie kabli:

1. Podłącz czerwoną klemę (+) do dodatniego terminala rozładowanego akumulatora (lub punktu pod maską w RAV4 Hybrid).
2. Podłącz drugi koniec czerwonej klemy (+) do dodatniego terminala sprawnego akumulatora w pojeździe dawcy.
3. Podłącz czarną klemę (-) do ujemnego terminala sprawnego akumulatora w pojeździe dawcy.
4. Podłącz drugi koniec czarnej klemy (-) do solidnego, niemalowanego metalowego punktu masowego w rozładowanym pojeździe (np. na bloku silnika lub podwoziu RAV4 Hybrid), z dala od ruchomych części.

Uruchamianie i odłączanie kabli:

1. Uruchom silnik pojazdu dawcy i pozwól mu pracować przez kilka minut.
2. Spróbuj uruchomić Toyotę RAV4 Hybrid. Jeśli się uda, pozwól jej pracować w trybie "READY" przez co najmniej 15-20 minut, aby akumulator 12V mógł się podładować.
3. Odłącz kable w odwrotnej kolejności: najpierw czarną klemę (-) od punktu masowego RAV4 Hybrid, następnie czarną klemę (-) od pojazdu dawcy.
4. Na końcu odłącz czerwoną klemę (+) od pojazdu dawcy, a następnie czerwoną klemę (+) od RAV4 Hybrid.

Czego absolutnie unikać podczas awaryjnego startu hybrydy?

Aby uniknąć uszkodzeń i zagrożeń, pamiętaj o tych ostrzeżeniach:

• Nigdy nie podłączaj kabli bezpośrednio do akumulatora 12V w bagażniku RAV4 Hybrid. Może to spowodować uszkodzenie delikatnej elektroniki.
• Nie odwracaj polaryzacji! Podłączenie plusa do minusa i odwrotnie może spowodować poważne uszkodzenia elektryczne w obu pojazdach.
• Nie próbuj uruchamiać samochodu wielokrotnie bez przerwy. Daj akumulatorowi i rozrusznikowi (jeśli to auto dawcy) chwilę na odpoczynek.
• Upewnij się, że kable nie dotykają ruchomych części silnika ani gorących elementów.

Wymiana akumulatora 12V w RAV4 Hybrid: na co zwrócić uwagę?

Wymiana akumulatora 12V w Toyocie RAV4 Hybrid to zadanie, które można wykonać samodzielnie, ale wymaga pewnej wiedzy i ostrożności. To nie jest zwykły akumulator, a jego rola w hybrydzie jest specyficzna, dlatego wybór odpowiedniego typu i dbałość o szczegóły podczas wymiany są kluczowe.

Jaki akumulator kupić do Toyoty RAV4 Hybrid? (Typ AGM/EFB i parametry)

Do Toyoty RAV4 Hybrid, podobnie jak do wielu innych nowoczesnych hybryd i samochodów z systemem Start-Stop, zaleca się stosowanie akumulatorów typu AGM (Absorbent Glass Mat) lub EFB (Enhanced Flooded Battery). Dlaczego? Są one bardziej odporne na głębokie rozładowanie i lepiej znoszą cykliczną pracę, co jest typowe dla hybryd, gdzie akumulator 12V jest często doładowywany i rozładowywany. Zazwyczaj potrzebny będzie akumulator o pojemności około 45 Ah. Koszt takiego akumulatora w Polsce waha się od 400 do ponad 800 zł, w zależności od producenta i specyfikacji. Zawsze sprawdzaj specyfikację zalecaną przez producenta pojazdu.

Czy można wymienić go samodzielnie? Porady i potencjalne ryzyka

Wymiana akumulatora 12V w RAV4 Hybrid jest możliwa do wykonania samodzielnie, jeśli masz podstawowe umiejętności mechaniczne i odpowiednie narzędzia. Procedura jest podobna do tej w tradycyjnym samochodzie, z tą różnicą, że akumulator jest w bagażniku. Moje porady to:

• Przygotowanie: Upewnij się, że masz nowy akumulator o odpowiednich parametrach, klucz do klem i narzędzie do spinek osłon.
• Bezpieczeństwo: Zawsze odłączaj najpierw klemę ujemną (-), a podłączaj ją na końcu. Noś rękawiczki i okulary ochronne.

Jednakże, istnieją potencjalne ryzyka. Złożona elektronika hybrydy jest wrażliwa na nagłe spadki napięcia. W skrajnych przypadkach może dojść do zresetowania ustawień komputera pokładowego, utraty kodów radiowych, a nawet problemów z innymi systemami. Jeśli nie czujesz się pewnie, zawsze lepiej powierzyć to zadanie profesjonalnemu serwisowi, który ma doświadczenie z hybrydami.

Podtrzymanie napięcia dlaczego to kluczowe dla elektroniki Twojego auta?

Podtrzymanie napięcia podczas wymiany akumulatora to coś, co ja zawsze polecam, zwłaszcza w nowoczesnych samochodach z rozbudowaną elektroniką, takich jak RAV4 Hybrid. Polega to na podłączeniu małego źródła zasilania (np. akumulatora 9V lub specjalnego urządzenia podtrzymującego) do instalacji elektrycznej samochodu, zanim odłączysz stary akumulator. Dzięki temu systemy elektroniczne nie tracą zasilania i nie resetują się. Zapobiega to utracie pamięci komputera pokładowego, ustawień radia, szyb elektrycznych czy innych spersonalizowanych funkcji. W ten sposób unikniesz konieczności ponownego programowania wielu elementów po wymianie akumulatora.

Jak dbać o akumulator 12V, aby uniknąć problemów w przyszłości?

Dbanie o akumulator 12V w Toyocie RAV4 Hybrid nie jest skomplikowane, ale wymaga świadomości jego specyfiki w pojeździe hybrydowym. Przyjęcie kilku prostych nawyków może znacząco przedłużyć jego żywotność i uchronić Cię przed nieprzyjemnymi niespodziankami, zwłaszcza w chłodniejsze miesiące.

Proste nawyki, które przedłużą żywotność baterii pomocniczej

Oto kilka moich sprawdzonych porad, które pomogą Ci zadbać o akumulator 12V:

• Unikaj długotrwałego korzystania z akcesoriów na postoju: Jeśli słuchasz radia, ładujesz telefon lub korzystasz z innych urządzeń, gdy samochód nie jest w trybie "READY", akumulator 12V jest rozładowywany bez ładowania. Ogranicz takie sytuacje.
• Zapewnij regularne wchodzenie w tryb "READY": Staraj się, aby samochód regularnie przechodził w tryb "READY" (np. podczas jazdy lub krótkiego postoju z włączonym systemem hybrydowym), aby akumulator 12V mógł się doładować z akumulatora trakcyjnego.
• Rozważ użycie ładowarki podtrzymującej: Jeśli planujesz dłuższy postój (np. kilka tygodni urlopu), zainwestuj w inteligentną ładowarkę podtrzymującą (tzw. konserwacyjną). Podłącz ją do punktów rozruchowych pod maską, aby utrzymać akumulator w dobrej kondycji.
• Kontroluj czystość klem: Upewnij się, że klemy akumulatora są czyste i dobrze dokręcone, aby zapewnić optymalny przepływ prądu.

Przeczytaj również: Toyota Camry Hybrid: Ile pali? Realne spalanie i nowa generacja

Kiedy profilaktycznie sprawdzić napięcie i jak to zrobić?

Profilaktyczne sprawdzanie napięcia akumulatora 12V to dobry nawyk, który pozwala wcześnie wykryć problemy. Ja polecam robić to co najmniej raz na kilka miesięcy, a na pewno przed zimą. Oto jak to zrobić za pomocą prostego multimetru:

1. Upewnij się, że samochód jest wyłączony i stoi od kilku godzin (aby napięcie się ustabilizowało).
2. Otwórz maskę i zlokalizuj punkty rozruchowe (dodatni (+) i masowy (-)).
3. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20V.
4. Przyłącz czerwoną sondę multimetru do punktu dodatniego (+), a czarną sondę do punktu masowego (-).
5. Odczytaj wynik.

Interpretacja wyników:

• Około 12.6V - 12.8V: Akumulator jest w pełni naładowany i zdrowy.
• Poniżej 12.4V: Akumulator jest częściowo rozładowany i wymaga doładowania.
• Poniżej 12.0V: Akumulator jest mocno rozładowany i prawdopodobnie wymaga wymiany lub intensywnego ładowania.

Regularna kontrola napięcia pozwoli Ci uniknąć niespodzianek i zapewni niezawodne uruchamianie Twojej Toyoty RAV4 Hybrid.
